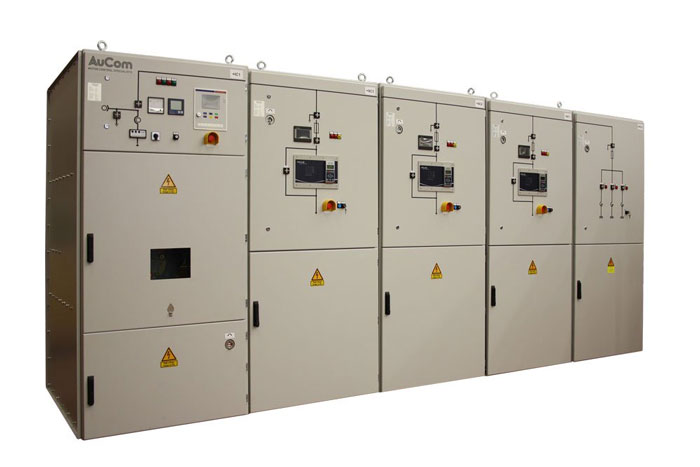

آشنایی با انواع تابلو های برق MV و LV
تابلوهای برق به عنوان یک تجهیز مهم از دیرباز برای مصرف های مختلف توسط تکنسین های مجرب طراحی، نقشه خوانی، ساخت، تست و اجرا می شود. هریک از این تابلوها در موارد مختلفی کاربرد دارند. یک روش تقسیم بندی تابلو برق ها بر اساس موارد مصرفی و کاری تابلو است. بر همین اساس می توانیم آن ها را بر اساس فرکانس کاری، جریان کاری، ولتاژ کاری و… تقسیم بندی کنیم. ولتاژ تابلوهای برق به دو دسته فشار ضعیف (LV) و فشار متوسط (MV) تقسیم می شود.
تابلو برق های فشار ضعیف یا تابلو برق های LV
تابلوهای برق فشار ضعیف دارای سطح ولتاژ کمتر از ۱۰۰۰ ولت است. این تابلوها دارای ولتاژ نامی تا ۶۹۰ ولت بوده و ولتاژ سرویس آن ها ۴۰۰ ولت است. بدنه تابلو برق LV عموما از ورقه های گالوانیزه و روغنی با ضخامت حداقل ۲ میلی متر بوده که در ادامه با استفاده از پودرهای الکترواستاتیک در کوره ها به رنگ متداول درآمده و ساخته می شوند. تابلوهای برق فشار ضعیف معمولا در داخل پست های فرعی برق و یا فضاهایی که دارای هواکش و دستگاه تهویه است نصب می شوند. تا آنجا که کلاس بندی محیطی اجازه دهد، پست ها و تابلوهای برق فشار ضعیف در محوطه های ایمن احداث می شود.
بیشتر بخوانید: نقش رله های هوشمند در تابلو برق
انواع تابلو برق LV یا فشار ضعیف
به صورت عامه تابلو برق های فشار ضعیف در دو دسته ی تابلوهای ثابت و کشویی تقسیم بندی می شود. یک نمونه از تابلوهای ثابت تابلوهای AIS کمپکت فیکس و یک نمونه از تابلوهای کشویی تابلوهای AIS کشویی هستند.
یکی از انواع تابلو برق LV نوع سلولی است که به صورت ایستاده قرار می گیرند. این تابلو به صورت پیچ و مهره با ورقه ضخامت بالا تولید شده و در صورت درخواست مشتری به صورتی دیگر، با رنگ و ضخامت سفارشی مونتاژ می شود.
تابلوهای دیواری نوع دیگری هستند که به صورت توکار یا روکار ساخته می شوند. این تابلو برق فشار ضعیف از جنس ورقه های روغنی و گالوانیزه ساخته می شود.
تابلوهای فلکسی ساده ترین نوع تابلوهای فشار ضعیف هستند که به تابلو بارانی معروف اند. این تابلوها به منظور حفاظت تجهیز در مقابل گرد و خاک و پاشش آب طراحی شده و معمولا در محیط باز نصب می شود. معمولا درجه حفاظت تابلوها در داخل فضای ساختمانی IP۴۱ و برای نصب در محوطه بیرون IP۵۵ می باشد.
تجهیزات تابلو برق فشار ضعیف یا LV
تجهیز داخلی تابلو برق های MV و LV تفاوت بسیار زیادی با هم ندارند. تجهیزات داخلی یک تابلو برق فشار ضعیف شامل راه انداز موتور، مرکز کنترل موتور یا MCC، کلید مدار ورودی یا Incoming، کلید اتصال بین دو شینه، مصرف کننده های خروجی، فیوزها و لوازم جانبی می باشند. کلیدهای قدرت ورودی اگر بیش از یکی باشد، باید در حالت عادی بسته باشند. به صورت کلی بسته به عملیاتی که از تابلو انتظار می رود، هر گونه تجهیز کنترلی و حفاظتی در رنج ولتاژی ذکر شده بر اساس نقشه طراحی شده قابل نصب می باشد.
تابلو برق های فشار متوسط یا تابلو برق های MV
تابلو برق MV معمولا سطح ولتاژی برابر با یک تا ۳۶ کیلو ولت دارد. رنج های پر مصرف آن ۳ کیلو ولت، ۶ کیلو ولت و ۱۱ کیلو ولت می باشد. به عقیده بعضی مهندسان رنج ۱۱ کیلو ولت به بالا جزو سطوح فشار قوی قلمداد می شوند. تابلوهای برق فشار متوسط ذکر شده از ژنراتور و یا ترانسفورماتور با ولتاژ ثانویه معادل ولتاژ تابلو تغذیه خواهند شد. کابینت تابلو برق های MV و LV باید دارای تهویه مناسب بوده و در خصوص کلاس بندی محیطی و شرایط عملیاتی مانند یکدیگر هستند.
بیشتر بخوانید: تابلو برق سلولی

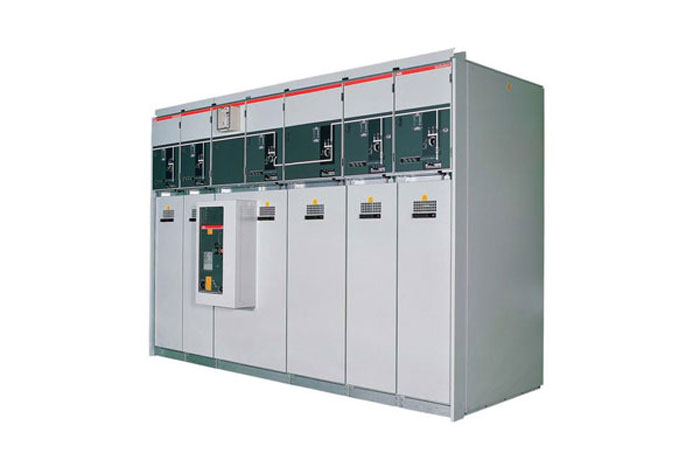

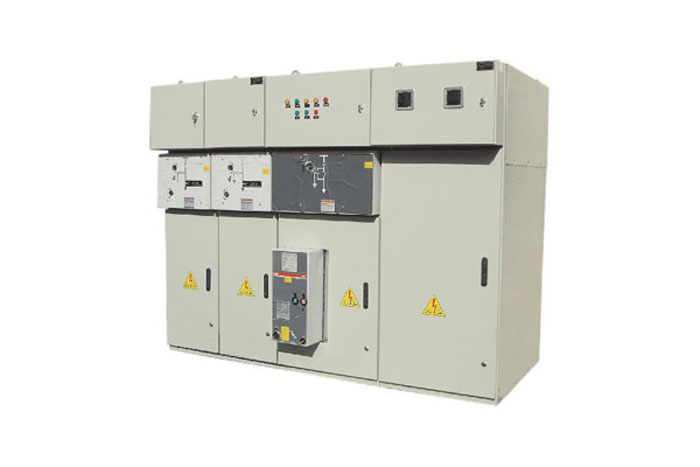

انواع تابلو برق MV یا فشار متوسط
تابلو های فشار متوسط به دو دسته ثابت و کشویی تقسیم می شوند. بیشتر تابلو های MV به صورت سلولی ایستاده هستند و از نظر کیفیت و ساخت تفاوت بسیاری میان تابلو برق های MV و LV وجود ندارد. با توجه به اینکه تابلو برق های MV و LV بر اساس کارایی می توانند ابعاد مختلفی داشته باشند؛ در نتیجه می توانند از جنس های مختلفی تولید شوند. متداول ترین نوع تابلو برق، تابلو هایی از ورق گالوانیزه با پودر الکترواستاتیک هستند.
تجهیزات تابلو برق فشار متوسط یا MV
تابلوهای فشار متوسط شامل کلیدهای مدار شکن، فیوزها، کنتاکتور ها به همراه ملزومات کنترل، اندازه گیری و حفاظت می باشند که در نقشه طراحی شده مشخص هستند. در تابلو برای ورودی ها و اتصال بین دو شینه باید از یک کلید مدارشکن مثل کلید کامپکت استفاده شود. این کلیدها علاوه بر قطع بار می توانند به تناسب تجهیز استفاده شده در تابلو موقع اتصال کوتاه نیز فرمان قطع را صادر کند. کلیدهای هوایی، دژنکتور های خلا، کلیدهای حفاظت نشتی جریان و…. از جمله تجهیزهای تابلو برق MV هستند.
