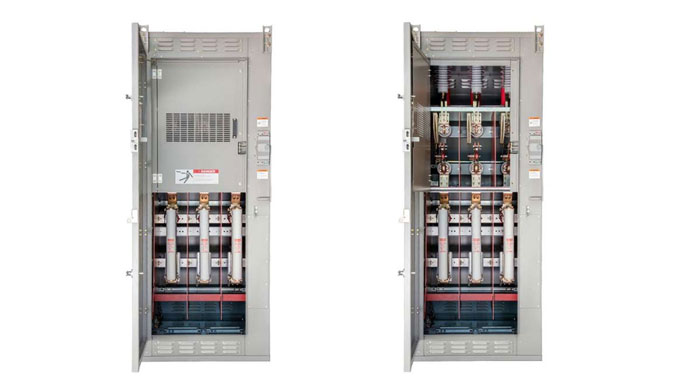

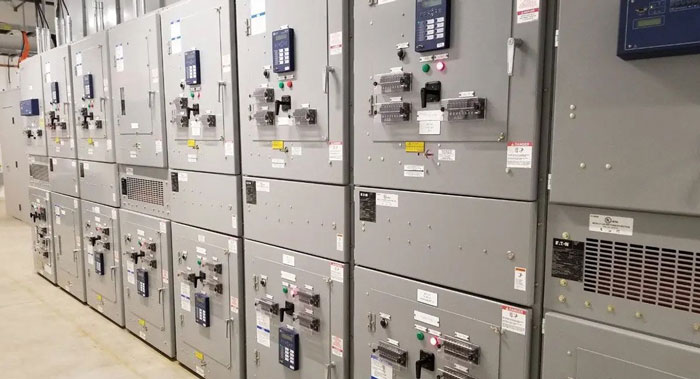

تابلو برق سلولی یا سلول تابلو برق
تابلو برق سلولی عبارت است از سلول تابلو برق ایستاده که بصورت پیچ و مهره و یا جوشی که در سیستم های قدرت، توزیع و کنترل در محیط های مربوطه مورد استفاده قرار می گیرد.
این تابلو ها دارای چهارچوب و یا اسکلت یا ستونهای به خصوصی است. در مدل پیچ و مهره ای ستونها و پله های آنها توسط سه گنجی به یگدیگر متصل می شوند و در مدل جوشی ستونها و پله ها به یکدیگر جوش CO2 می شوند.
بیشتر بخوانید: جنس بدنه تابلو برق
تابلو برق سلولی جوش
بدنه این تابلو یکپارچه است و اتصال ستون ها وپل های این تابلو بوسیله جوش دادن بهم متصل می شود. این تابلو ها اسکلت یکپارچه و محکمی داردو هیچ نوع تغییر در ساختمان و امکان جابجایی و تغییر در اجزای داخلی آنها میسر نیست.

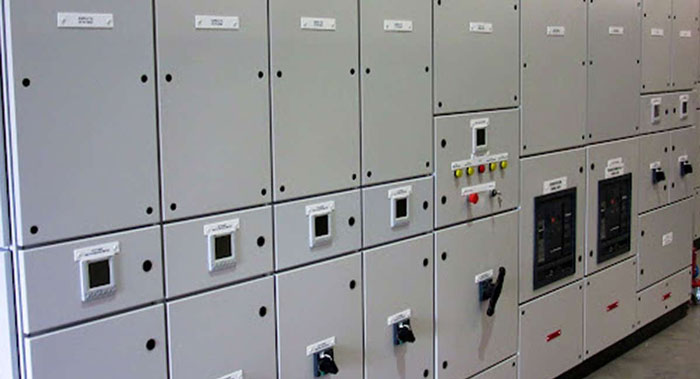

تابلو برق سلولی پیچ و مهره ای
همانطور که از نام این تابلو مشخص است بدنه این تابلو نیز یکپارچه است و اجزای داخلی آن از جمله ستون ها و پل ها که از مدل ستون ریتال و یا ستون سیواکن استفاده می شوند بوسیله سه کنجی های مخصوص به هم پیچ و مهره می شود. امکان جابجایی و تغییر در اجزای داخلی تابلو برق سلولی پیچ و مهره ای وجود دارد.
2 مدل تابلو برق سلولی پیچ و مهره ای در بازار وجود دارد:
1- تابلو برق سلولی طرح سیواکن
این نوع سلول تابلو برق که رغیب مدل ریتال می باشد بازهم درکشور آلمان تولید می شود. تابلو برق طرح سیواکن(SIVACON) ساخت کشور زیمنس(SIEMENS) است و در دسته سلول های پیچ و مهره ای قرار گرفته است. درایران تابلو برق طرح سیواکن از شرکت زیمنس کپی برداری می شود.
2-تابلو برق سلول طرح ریتال
سازنده این نوع تابلو برق، شرکت ریتال آلمان(RITTAL) است. مشخصه این نوع سلول تابلو برق، ستون های آن است. درایران مدل این سلول ها از همان مدل ستون های شرکت ریتال کپی برداری می شود.
تابلوهای طرح ریتال شبیه تابلوهای طرح سیواکن (فشار قوی) هستند ولی برای مکان هایی که فضای کمتر و آمپر کمتری نیاز دارند مورد استفاده قرار می گیرد. برای مونتاژ این تابلو که کار ساده ای است زمان زیادی لازم نیست، چندین سلول جدا را به هم کوپل مکانیکی می کنند. در مورد تابلو برق ریتال می توان چینش های متنوعی را در نظر گرفت. درب تابلو را می توان شیشه ای یا از جنس طلق نیز آماده کرد.
اگر دستگاه ها حساسیت بالایی نسبت به نوسانات احتمالی نداشته باشند استفاده از این تابلو توصیه می شود. هرچه دستگاه ها حساس تر و مکان امنیتی تر باشد بهتر است از تابلو برق سیواکن استفاده شود. چون طرح سیواکن امنیت بیشتری از جانب نیروی برق ایجاد می کند و همچنین تنظیم و اصلاح ضریب درست تری دارد، ساختار پیچیده تری هم در ساخت آن تعبیه شده است.
3 نوع تابلو برق ریتال از نظر طراحی و کاربرد
1- ریتال دیواری
2- ریتال ایستاده
3- ریتال پیانویی یا اپراتوری
1-تابلو طرح ریتال دیواری
تابلو طرح ریتال نوع دیواری دو مدل در بازار موجود است:
1- ریتال دیواری AE
2- ریتال دیواری CM.
این دو مدل تابلو دیواری ازنظر ابعاد با یکدیگر تفاوت دارند. از این دو، مدل CM را میتوان در ابعاد بزرگ و دو در تولید کرد.
2-تابلو طرح ریتال ایستاده
تابلوهای ایستاده ریتال در دو مدل ساخته می شوند
تابلو طرح ریتال ایستاده PS
تابلو طرح ریتال ایستاده ES
بیشتر بخوانید: تابلو برق یو پی اس
تابلو طرح ریتال ایستاده مدل PS:
در این مدل نصاب می تواند چند سلول را به یکدیگر متصل کند تا به ابعاد موردنیاز دست پیدا کنید. دیواره های پهلویی و پشتی این مدل یکپارچه نیست و بهوسیلهی پیچ قابل اتصال به یکدیگر هستند و به همین دلیل ابعادش قابل تغییر است.
تابلو طرح ریتال ایستاده مدل ES:
در این مدل دیوارههای پهلویی و پشتی یکپارچه بوده و قابلیت گسترش ندارند. مزیت بزرگ این مدل ارزان تر بودن آن نسبت به مدل PS است. به دلیل یکپارچه بودن بدنهی ، امکان IP (درجه حفاظت) بالاتری را برای مصرف کننده فراهم میکند.
3-تابلو طرح ریتال پیانویی یا اپراتوری
این تابلوها در زمینه کنترل و مانیتوریگ بسیار کاربرد دارند. تابلو های طرح ریتال اپراتوری این امکان را در اختیار مصرف کننده قرار می دهند که صفحه نمایشگر و صفحه کلید های کنترلی را روی آن جایگذاری کنند.
درجه حفاظت تابلو IP (Ingress Protection)
تجهیزات و تابلو های برق که در تأسیسات صنعتی و ساختمانی استفاده می شوند علاوه بر این که باید بنا به مکان و فضای مورد استفاده انتخاب گردند، باید به نحو مطلوب و بدون ایجاد خطر مورد استفاده قرار بگیرند. به همین دلیل علاوه بر ولتاژ، جریان، توان و …، محفظه ای که قطعات و تجهیزات در آن نصب می شود هم باید مناسب شرایط محل استفاده باشد.
بدنه وسایل الکتریکی علاوه بر محافظت قطعاتی که درون آن نصب شده، از ورود اجسام یا ذرات خارجی و رطوبت به داخل دستگاه جلوگیری می کند.
این درجه حفاظت یا یه اختصار IPنشان می دهد تا چه اندازه می توان به مقاومت دستگاه اطمینان داشت.
در استاندارد IEC60529 ، در کنار حروف IP دو رقم، مقدار نفوذ در برابر عوامل خارجی را نشان می دهد. رقم اول بین ۰ تا ۶ می باشد که سطح حفاظت در برابر ضربات جسم سخت خارجی و حفاظت افراد در برابر تماس با قسمت های برق دار را مشخص می کند و رقم دوم بین ۰ تا ۸ است که میزان حفاظت در برابر نفوذ آب و رطوبت و هر مایع دیگر را نشان می دهد.
هر چه این ارقام بالاتر باشد میزان حفاظت بیشتر است.
مونتاژ تابلوی ریتال
معمولا مونتاژ تابلوهای طرح ریتال با طرح سیواکن مقایسه می شود. فیدرهای خروجی این تابلو میتواند از نوع فیوز مینیاتوری و یا کلیدهای کامپکت باشد. در صورت استفاده از فیوز مینیاتوری آن را براساس جریان سطح مقطع سیم انتخاب کنید. و اگر از کلید کامپکت استفاده می کنید، با جریان بیشتر از 250 آمپر، باید از شینه استفاده شود.
تابلوهای طرح ریتال (مثل تابلوهای طرح سیواکن ) سه کلید دارند. کلید وسطی مربوط به کوپلر و دو کلید کناری به ورودی مربوط است. وقتی ابرق شهری قطع شود، کوپلر کلید دوم را وصل کرده و مصرفکنندهها از طریق آن تغذیه خواهند شد.
سلولهای خروجی در طرفین تابلو برق گرفته اند و فیدرهای خروجی نیز در داخل این سلولها تعبیه می شوند. اگر تعداد خروجیها افزایش یابد باید به دو طرف تابلو برق سلول اضافه شود.
در تابلو برق ریتال، شینهها در قسمت پشت قرار گرفته اند و فیوزها یا کلیدهای کامپکت بهوسیلهی سیم یا کابل به شینههای اصلی به هم متصل میشوند.
7 مزیت تابلو برق ریتال
1-در مقایسه با بقیه تابلو برق ها وزن کمتری دارد
2-درجه حفاظت IP54 داراست
3-دارای کیفیت بالا و استفاده ساده می باشد
4-دارای نوع قابل توسعه از هر دو طرف می باشد
5-سرعت مونتاژ سریعتر دارد
6-استاندارد VDE ,Bureau ,TUV ,CSA ,UL
7-درب ها از سه نقطه لولا و قفل می شوند
از مزایای دیگر تابلوی ریتال می توان به موارد زیر اشاره کرد:
داشتن ستون فلزی ساخته شده از ورق به هم تابیده شده و زاویه دار استحکام تابلو سلول را چند برابر می کند.
برای حفاظت بیشتر از تابلو برق در برابر نفوذ مایعات لبه بیرونی تنه تابلو را بصورت ناودانی در میاورند.
بر روی پشت درب تابلو نوار درزگیر فومی نصب می کنند تا در زمان بسته بودن درب تابلو برق بین درب و لبه تابلو برق هیچ روزنه ای باقی نماند و از نفوذ حتی گرد و غبار نیز جلوگیری کند.
در مکان هایی که نیاز به استریل متداول محیط و حتی روی تابلو برق می باشد تابلو برق ا ورق استیل ساخته می شود.
