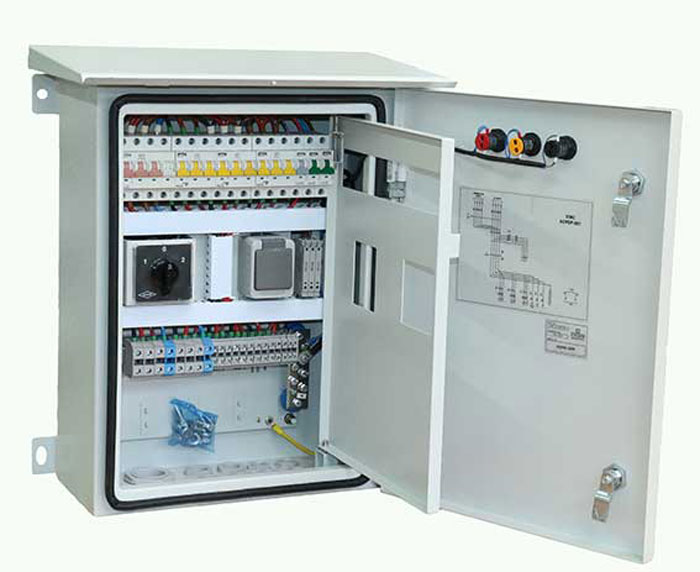

تابلو برق سه فاز
تابلو برق ۳ فاز در واقع یک محفظه متشکل از تجهیزات الکتریکی مثل کمپرسور، شیرهای برقی و ... برای ایجاد عملکرد است. برای ساخت تابلو برق ۳ فاز باید در چند زمینه مهارت لازم را کسب کرد:
آشنایی با مبانی کلی و استانداردهای تابلو برق ۳ فاز
آشنایی با قطعات الکتریکی و طریقه ی عملکرد و انتخاب صحیح آن ها
آشنایی با محاسبه های الکتریکی و تاسیسات
آشنایی با مدار هایی مانند مدار فرمان، مدار کنترل، مدار لاجیک و…
انواع تابلو برق سه فاز
تابلو برق ۳ فاز، دارای انواع مختلفی است که ساختار هر نوع می تواند متفاوت باشد اما همگی از یک اصول یکسان تبعیت می کنند. از جمله انواع تابلو برق سه فاز می توان به تابلو برق ۳ فاز ایستاده، دیواری، میزی، رک، ایستاده قابل دسترس، فاز سلولی، فاز تمام بسته دیواری و … اشاره کرد که کاربرد هر کدام از این تابلو برق های ۳ فاز متفاوت است.
اجزای تابلو برق ۳ فاز
مهم ترین اجزای تابلو برق ۳ فاز می توان به کنتاکتور، بی متال، رله، کلید، ابزارآلات اندازه گیری، ترانس جریان، بدنه، ارتباطات و … اشاره کرد که هر یک دارای وظایف مشخص و مخصوص به خود هستند.
بیشتر بخوانید: تابلو برق دیزل ژنراتور
ساخت تابلو برق ۳ فاز
۱- اصول فنی و استاندارد ها:
-مطالعه ی اسناد معتبر، نقشه ها و اطلاعات
-بررسی دقیق نقشه و مشخصات تجهیزات به کار رفته در ساخت تابلو برق ۳ فاز
-مذاکره و مشاوره با کارفرما و بستن قرارداد
-تطبیق نقشه ها مطابق با خواست کارفرما
۲- تهیه ی نقشه:
به صورت کلی دو نقشه برای ساخت تابلو برق سه فاز که شامل نقشه ی ایزومتریک و نقشه ی جانمایی می باشد. نقشه ی ایزومتریک همان نقشه ی مدارهای قدرت و مدارهای فرمان است که از طریق شماره گذاری ترمینال ها انجام می گیرد. نقشه ی جانمایی هم نقشه ی اجرایی به همراه لیست تجهیزات و قطعات الکتریکی است.
۳- آشنایی با ساختمان تابلو برق ۳ فاز:
همه ی انواع تابلوها از ورق روغنی و ضخیم ساخته شده اند که بدنه ی آن ها از دو قسمت شاسی و بدنی تشکیل شده و به وسیله ی پیچ و مهره ساخته می شود.
۴- رنگ کاری تابلو برق ۳ فاز:
این مرحله خود شامل چند مرحله ی جزئی چربی زدایی، زنگ زدایی، فسفاته کاری، رنگ کاری می باشد.
آموزش نصب تابلو برق سه فاز
موقعی که جریان کم تر از ۷.۵ کیلووات باشد، از تابلو برق تک فاز استفاده میشود و بیشتر از آن، محدوده تابلو برق سه فاز است. حتی اگر شما مایل به نصب یک تابلو برق برای واحد مسکونی خود هستید، اگر جریان بیش تر از حد مجاز باشد، نصب تابلو برق ۳ فاز توصیه می شود. زمانی که بار از ۷.۵ کیلو وات بیشتر است، سیمکشی برق ۳ فاز در مناطق مسکونی توصیه می شود.
نحوه ی سیم کشی و نصب تابلو برق ۳ فاز:
۱- ولت سنج سه فاز را وصل کنید.
۲- MCCB (قطع کننده مدار تولید شده) را به عنوان کلید اصلی از سه بخش فاز ورودی به سه فاز ورودی (R ، Y ، B) وصل کنید.
۳-حال سه بار خروجی (R ، Y ، B) را از MCCB (قطع کننده مدار) به DP (دو قطب MCB ، RCD ، SP) (تک قطب MCB و بار) وصل کنید.
۴- حال RCD را از DP با Phase (Line) و Link Neutral Link متصل کنید. خطوط فاز خروجی باید به مدارهای فرعی و نهایی متصل شوند.
۵-در آخر، وسایل الکتریکی را با پایانه ی ارت که منجر به ایجاد الکترود زمین در سیستم اتصال به زمین می شود را وصل کنید.
نکات مهم موقع بستن تابلو برق سه فاز:
استفاده از سیم اتصال به زمین در ساخت تابلو برق سه فاز و تعبیه ی آن به رنگ سبز
قرار دادن سیم های ۳ فاز با ترتیب رنگ زرد، قرمز و آبی و سیم نول به رنگ مشکی
قرار دادن کلید گردان برای روشن و خاموش کردن تابلو برق ۳ فاز
طراحی دو نقشه ی رایزر دیاگرام و نقشه ی داخلی
رعایت و نکات اصول ایمنی و امنیتی
رنگ آمیزی شین ها با رنگ نسوز
تعبیه ی کلید ورودی جداگانه و گردان و فیوز فشنگی
استفاده از سیم مسی در سیم کشی داخلی تابلو برق ۳ فاز
محاسبه ی کابل به واسطه ی سطح مقطع
کاربرد تابلو برق ۳ فاز
کاربرد تابلو برق ۳ فاز بسیار گسترده تر از ۱ فاز است و برای مصارف صنعتی مناسب تر است. تابلو برق های ۳ فاز می توانند امنیت دستگاه ها و موتورهای الکتریکی پرمصرف و قدرتمند را که در صنایع بزرگی چون صنایع غذایی، صنایع تولید لباس و صنایع تکنولوژی استفاده می شوند را تامین کنند. گاهی اوقات در مصارف مسکونی که ولتاژ زیاد می شود می توان از این تابلوها استفاده کرد؛ به طور مثال در صورتی که شما در خانه خود از ماینر استفاده می کنید برای تضمین امنیت دستگاهتان می توانید از تابلو برق سه فاز استفاده کنید.
تنظیم تابلو برق ۳ فاز از ۳ منبع نیرو می گیرد. ولتاژ آن ۴۱۵ است. برای تکمیل مدار به ۴ سیم نیاز دارد. برای استفاده های سنگین تجاری ایده آل است. دارای منبع تغذیه دائمی است. مقرون به صرفه تر از تک فاز است.
بیشتر بخوانید: آشنایی با تابلو برق پلاستیکی
تابلو برق سه فاز آسانسور

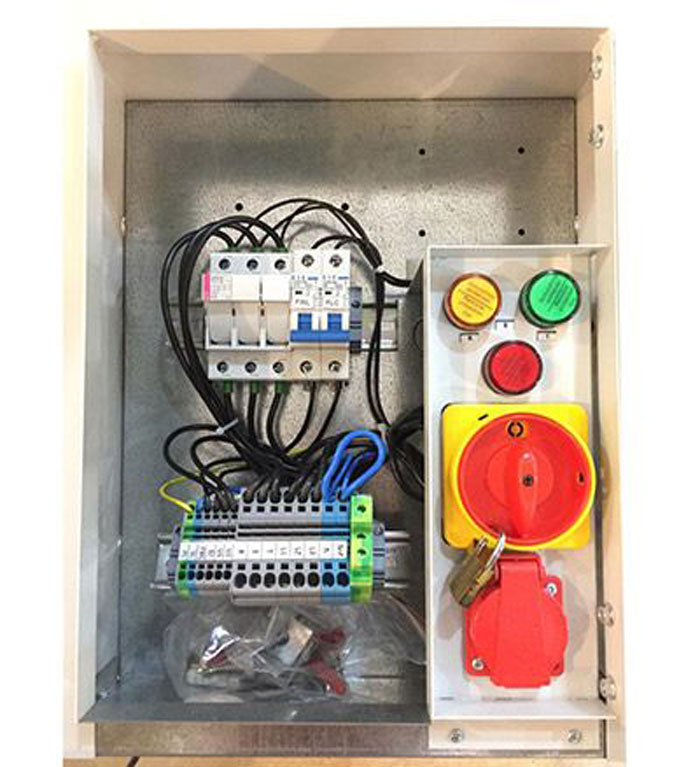

از آنجایی که برق آسانسور از کنتور عمومی ساختمان تامین می شود، باید کنتور ساختمان هایی که از آسانسور استفاده می کنند سه فاز باشد. تابلو سه فاز آسانسور از ۳ فیوز تشکیل شده است که در مقابل اضافه جریان ناشی از اتصالات کوتاه از خود واکنش نشان می دهند. دارای شینه نول و ارت و ترمینالهای سه فاز و نول و ارت هست.
روی تابلو برق ۲ کلید مینیاتوری، ۱ کلید سه فاز غلطکی و ۳ چراغ سیگنال به کار رفته است. روشن بودن سه چراغ سیگنال نشان دهندهی وجود سه فاز است نقش کلید سه فاز غلطکی، قطع کامل مدار سه فاز آسانسور است.
تابلو ۳ فاز آسانسور، برق قسمت های زیر را تامین می کند:
-برق موتور و تابلوی کنترل
-برق پریزهای چاله آسانسور و اتاقک موتورخانه
-برق چراغ های چاله آسانسور و اتاقک موتورخانه

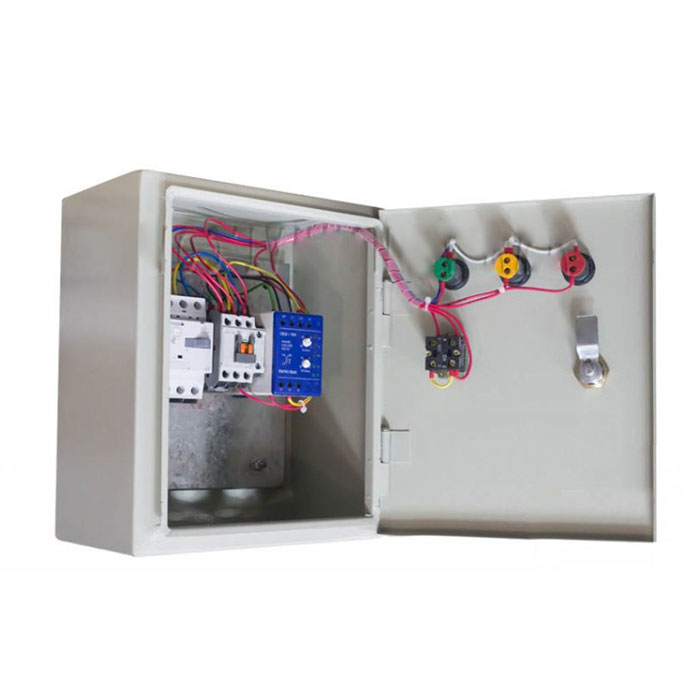

قیمت تابلو برق سه فاز صنعتی و آسانسور
هزینه ی تابلو برق صنعتی سه فاز به فاکتورهای مختلفی بستگی دارد. ازجمله ی این عوامل می توان به نوع و تعداد تجهیزات مورد استفاده در تابلو برق، جنس بدنه، طراحی، اجرا و نصب و بسیاری از عوامل دیگر اشاره کرد که برروی قیمت نهایی آن تاثیرگذار هستند.
